f 凝汽器



凝汽器,汽轮机凝汽器,冷凝器

凝汽器
电厂凝汽器
凝汽器
汽轮机凝汽器
双流程凝汽器
单流程凝汽器
凝汽器成品

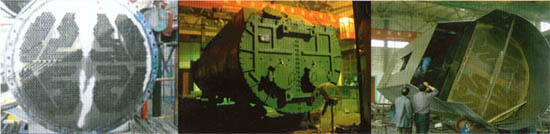

凝汽器加工现场
我公司系凝汽器,汽轮机冷凝汽,凝汽器技术改造,凝汽器铜管换不锈钢管,凝汽器不锈钢换管工程改造,公司设有专业化、机械化的换管工程队,拥有大型凝汽器不锈钢管生产线,及各类拔管、胀管、穿管、切管、管孔清洗等换管工程中需要的各类专用机械设备等。质量三包,规格型号齐全,请放心购买!价格咨询电话:13705132096 0518-85055200 汤经理



一、作用
   汽轮机的凝汽设备是凝汽式汽轮机系统的重要组成部分。它的作用将凝汽式汽轮机的排汽凝结成水,形成并保持所要求的真空。其工作性能直接影响到整个系统的热经济性和运行可靠性。
凝汽设备是汽轮机组的重要辅机之一,是电力热力循环中的重要一环,对整个火电厂的建设和安全、经济运行都有着决定行影响。

凝汽器
二、泰格电力凝汽器结构
    凝汽器由壳体、水室、管板、冷却管、中间管板、挡汽板和凝汽器聚集器等组成的全焊接结构。壳体和水室焊成一个整体,壳体为钢板焊接结构。在上壳体、水室及 热井均有人孔盖,以便检修用。筒体内部管子用涨管法固定在端管板上,中间有隔板支承管子向上挠曲防止共振,管束布置采用HEI—6的设计技术,这是国际通 用的凝汽器设计标准,用该技术设计的凝汽器为汽流向心式,弧向布置,三角形排列,其特点是汽阻小,过冷度小。
    管束中间有从进口直达热水井之宽阔汽道,两侧管束用带形排列,在带形外侧,另为蒸汽冲刷之部分管子。采用不锈钢管,在汽道之间布置有挡汽板等防止蒸汽短路。

凝汽器结构图

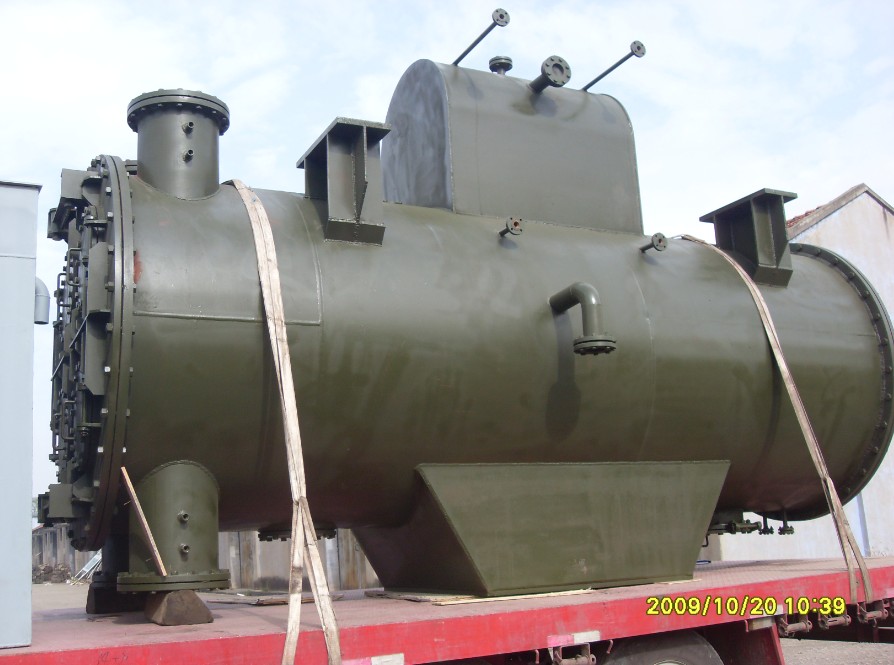

凝汽器图片

三、凝汽器主要规格参数

凝汽器换热管生产线


型号

N-140

N-280

N-280-1

N-280-2

N-420

N-560

N-1000

N-1250

N-2000

N-4200

冷却面积

140

280

280

280

420

560

1000

1250

2000

4200

型式

单道双流程

双道双流程

外型尺寸

L

4168

4984

5476

4984

4968

5082

6176

7280

8300

9600

H

2822

3043

3030

3043

3482

3757

4315

4315

4500

7043

W

1582

1936

1690

1936

2400

2795

3100

3174

4150

4680

进汽口尺寸

800

1090

940

1090

1220

1100

2000*1350

2000*1350

4000*1250

5300*2250

进出水口尺寸

250

300

300

300

400

400

600

700

700

1000

冷却水量

504

874

874

874

1900

1900

3420

4000

4900

11500

无水净量

3130

6080

6700

6160

14500

14500

23000

29000

37300

79428

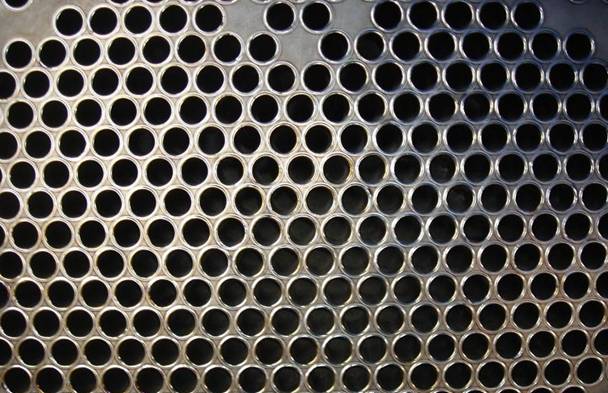

凝汽器换管


凝汽器换热管改造


   凝汽器换管

凝汽器换管改造

凝汽器换管改造
