TGDFQ-全自动飞灰取样器

TGDFQ新型全自动飞灰取样器,全自动飞灰取样装置

一、 TGDFQ型全自动飞灰取样器概述

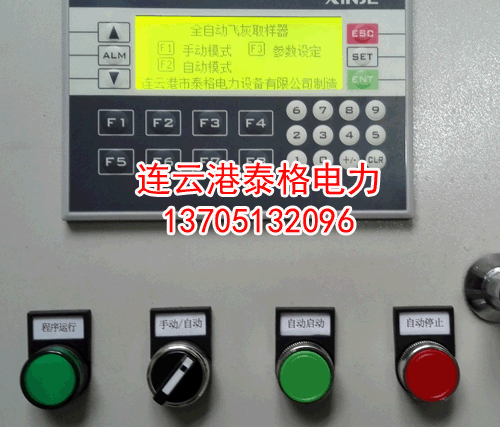

泰格电力TGDFQ新型全自动飞灰取样器是取代撞击式取样器和积落式取样器的新型产品，针对电厂、电站烟道取样自主研发的一款自动化设备，它具备定点取样，定时取样，可以通过简单设置，即可实现取样管贯穿管道整个截面进行等速取样，可以设定任何取样时间。现已被广泛应用于锅炉尾部烟气飞灰的等速连续取样，使飞灰含碳量得到准确的检测，为锅炉热效率的科学计算提供了效为可靠的依据。

在烟道管道内，飞灰的流速等于取样枪内飞灰流速时，进行飞灰取样才具有代表性。而且取样器可以自动调节使得取样过程时刻都是等速的。烟气流进入取样嘴后，利用压缩空气形成负压抽气作用，经过取样管，沿器壁切线方向进入旋风子分离器，再沿器壁至上而下旋转，在旋转过程中，飞灰因重力惯性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗进入取样瓶，而气体由引出管排出。当烟气流速为6m/s--14m/s范围时，等速取样率>95%，取样器也可用抽气泵做动力源，可实现无间断运行，在机组负荷70~/F--100%范围内，具有等速调节功能。

1、飞灰取样器的取样枪￠20-25mm取样枪,取样孔￠6-8mm。
2、飞灰取样器管道内气流速度:6-14m/s。
3、飞灰取样器采用压缩空气压力为:0.3-0.6Mpa。
4、飞灰取样器取样时间一般2-3min/次。

1、取样器中间加装活动接头，方便拆装，减少焊接件，这样可以得到较准确的、具有代表性的烟气飞灰。
2、独特的防漏接口,无跑冒粉现象。
3、整体不锈钢制造,不堵塞,不腐蚀,可露天布置。
4、装在空气预热器的烟道上，若宽度小于3m时，只安装1台取样器，若烟道宽度大于3m时，也可对称安装2台取样器。
5、1人操作,2分钟采样,随时、快捷、工作轻松。

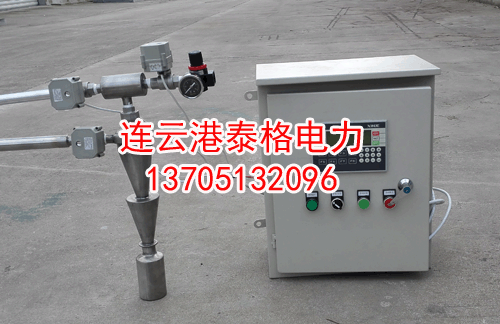

1、取样枪：取样枪为平头取样枪。
2、传压装置：压缩空气由此形成的抽吸负压；
3、电动取样阀：取样时，调节此阀；
4、检修阀：可接吹扫空气对取样头进行气流吹扫疏通。
5、旋风分离器：煤粉被旋转气流甩到分离器内壁上，因自身重力作用，而落到集样瓶中；气体则沿器壁由上而下至底部，再沿中间上升到顶部，由出气口排出；
6、电动进气阀：用于控制取样所需压缩空气的开启和关闭；
7、取样瓶：收集存放分离器分离出的固体煤粉样品，供化验用。集样瓶与分离器为丝扣连接，密封性好，装取方便。

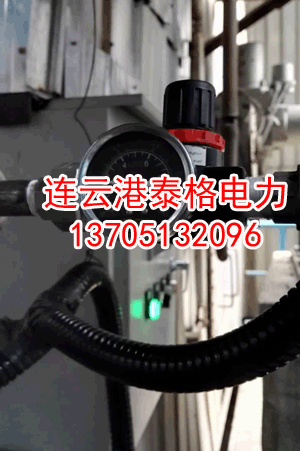

8、压力表：显示空气调压阀压力数据；
9、进退止阀：能使取样枪退后到固定管内止定处；使取样头在不工作时避开磨损和堵塞。

烟气流进入取样嘴后，经过取样管，沿器壁切线方向进入旋风子分离器，再沿器壁至上而下旋转，在旋转过程中，飞灰因重力惯性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗进入取样瓶，而气体由引出管排出。当烟气流速为6m/s--14m/s范围时，等速取样率>95%，取样器压缩空气做动力源，可实现无间断运行，在机组负荷70~/F--100%范围内，具有等速调节功能。
运行可靠，操作方便，无需专人维护。

1、取样点的确定
      取样点选取在省煤器出口到空气预热器入口之间的垂直烟道上，具体安装位置的选择一般应满足下面条件：
       　烟气温度不小于200℃，一般高不超过400℃；
       　在烟道的直管段，烟道内没有影响正常取样的障碍物；
       　烟气流速和灰尘颗粒具有代表性的部位；
       　烟道外具有方便正常使用操作维护的空间。
2、去除保温层，在烟道上开孔，将过渡法兰贴近烟道烟道壁面上进行焊接，法兰面垂直于地面。
3、安装取样器防护箱。
4、将取样管伸入过渡法兰里，使取样头朝向烟气来流方向。
5、将取样器与过渡法兰之间加上密封垫，紧固连接，确保密封。
6、恢复保温，防止取样后结露堵塞管道。

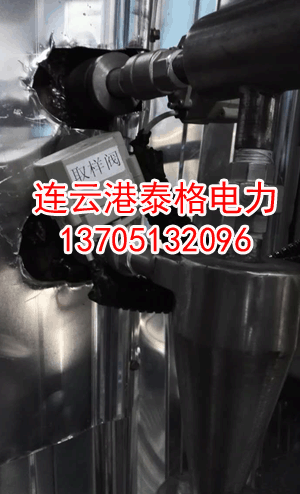

常德大唐发电有限公司使用现场
