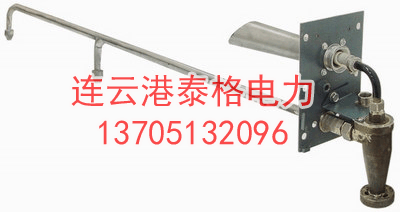

f 多点等速无动力自抽飞灰取样器

无动力等速飞灰取样器,多点自抽式飞灰取样装置

自抽式等速飞灰取样器

             (我公司最新型) 多点等速自抽式飞灰取样器


一、飞灰取样器概述用途:

TG-ZCFH系列多点自抽式飞灰等速取样装置能实现多点、等速取样,可广泛用于电厂电站锅炉尾部 烟气飞灰的等速连续取样,是单点飞灰取样器的更新换代产品,该装置结构紧凑,便于安装,操作简便、可靠。装置采用多点采样嘴保证各采样点同时等速取样,使 所取飞灰样代表性好,因而能准确检测飞灰含碳量,为锅炉运行人员及时提供相关运行参数,并为锅炉热效率的科学计算提供可靠的依据。
二、装置工作原理及流程:
TG-ZCFH系列多点自抽式飞 灰等速取样装置是利用文丘里管原理产生的真空,烟道中的烟气通过取样嘴、取样臂吸入分离器,通过分离器将气灰分离后,所取灰样收集到取样瓶中,而乏气则返 回到烟道中,不会造成环境污染。在装置上设有可调喷嘴,用来调整内、外静压,使抽吸速度与烟气流速一致,从而保证能够实现等速取样的目的。为了防止因温度 变化而引起的装置堵塞,装置设有外接口,可外接压缩空气进行吹扫。
三、TG-ZCFH系列多点自抽式飞灰取样装置工艺流程:

取样过程中,当烟气流进入取样嘴后,经过取样管,沿器壁切线方向进入分离器,再沿器壁至上而下旋转,在旋转过程中,飞灰因重力惯性作用,被甩到器壁上,并沿器壁靠重力作用进入取样瓶,而气体由引出管排出。
当烟气流速为6m/s--14m/s 范围时,等速取样率>95%,在机组负荷70~/F--100%范围内,具有等速调节功能。运行可靠,操作方便,无需专人维护。
注:
1、该装置一般装空气预热器的烟道上,若烟道宽度大于2m时,应在烟道上对称安装2台取样器,若宽度小于2m时,只安装1台取样器。
2、连接式过渡用的管接头都采用水暖设备,中间应加装一些活动接头,以便拆装方便,焊接件尽量减少。
3、连接式焊接要求密闭。
四、装置构成:

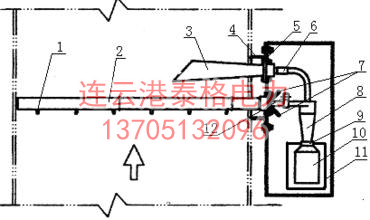

ZB-DZFH系列多点自抽式飞灰等速取样装置主要由取样头、取样臂、文丘里抽吸管、旋风分离器、取样瓶等部件构成,如下图(2)所示:
1、取样头; 2、取样臂; 3、文丘里抽吸管; 4、固定法兰;
5、固定钢板;6、可调喷嘴;7、内、外静压管; 8、旋风分离器;
9、密封垫; 10取样瓶; 11、保温装置; 12、空气压缩阀。
  自抽式飞灰取样器
装置主要部件:
1、取样头----烟气流由此口进入取样枪。
2、取样枪----烟气流由取样头,经过此管进入旋风分离器。
3、文丘里抽吸管----产生真空,将烟气从烟道中等速地吸入取样枪。
4、内、外静压管---传递烟道内烟气静压及采样头内烟气静压。
5、可调喷嘴----控制文丘里抽吸管的烟气量。
6、旋风分离器---烟气流在此处进行分离。
7、取样瓶----装飞灰样品用。
8、保温装置----防止烟气中水分结露(气温较高的地方不需要)。
9、空气压缩阀---堵塞时进行吹扫。
五、装置特点:
1、装置为固定式结构,没有运动部件,不易损坏;
2、利用烟道内气流能量进行取样,不需外加动力源;
3、装置结构紧凑,操作简便,取样臂加装防磨管,工作可靠;
4、能够实现多点等速取样,所取飞灰样代表性好;
5、利用旋风分离器,分离效率99%;
6、一般安装在除尘器前面,乏气直接返回烟道,进入除尘器处理,不污染环境;
7、可外接压缩空气进行吹扫,能保证长期使用不堵塞。
六、订货须知:
用户在订货时请按要求提供下列数据:
1、订货数量;
2、产品型号;
3、空间安装位置;
4、烟道直径;
5、是否加防磨套;
6、是否需要空气吹扫。

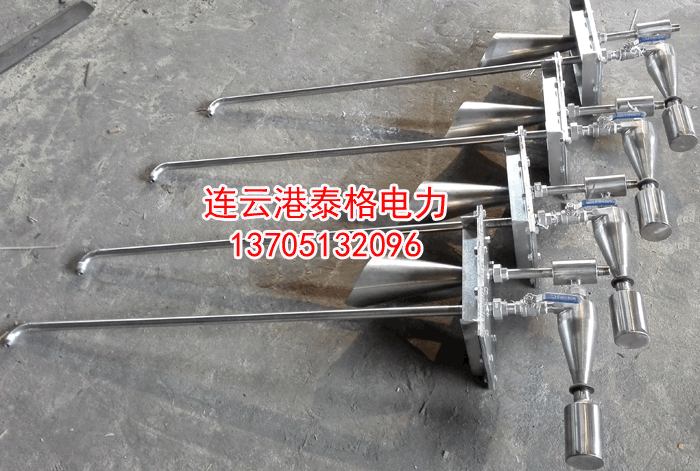

多点自抽式飞灰取样装置

本站图片均为我厂现场照片,严禁他人利用网络盗用-订购自抽式飞灰取样器请认准连云港泰格电力老品牌
