一、概述：
MFQ-Ⅰ型便携式煤粉取样器适用于正压直吹式制粉系统，主要用途是从磨煤机与燃烧器之间的煤粉管道中对煤粉进行采样，本产品技术性能符合相关标准，结构设计合理，携带、使用方便，取样快捷，取样劳动强度小，一人即可操作，一套便携式煤粉取样器可配套若干套取样密封座使用。投资少见效快，彻底解决了直吹式制粉系统的煤粉取样问题，使具有直吹式制粉系统的电厂，能够对煤粉细度进行监测，从而提高锅炉运行的经济性。
二、应用范围：
1、发电厂的煤粉的常规采样，为了检查分配到每个燃烧器的燃煤数量。
2、启用新的磨煤机时，用煤粉采样器进行测试，以实现对新的磨煤机进行合理调整。
3、调整燃煤在各燃烧器煤粉管道间的分配。
4、测定煤粉的颗粒度。
5、新煤种的燃烧试验，使用便携式煤粉采样器可评估磨煤机对某个煤种的研磨性能。
 |
 |
第二代正品MFQ-I便携式煤粉取样器
等速取样，双级分离，所取样品代表性高
|
第二代正品MFQ-I移动式煤粉取样装置
等速取样，双级分离，所取样品代表性高 |
 |
 |
泰格首代正品ETN-FD便携式煤粉取样器
等速取样，双级分离，所取样品代表性好
|
正品MFQ-I移动式煤粉取样装置神华电厂现场使用图
等速取样，双级分离，所取样品代表性好 |
三、技术参数：
◆适用范围：正压直吹式制粉系统煤粉取样
◆管道内气流速度：15—30m／s
◆取样枪规格：1000×φ27mm
◆取样孔径：φ10mm
◆取样时间：2—3min／每次
◆管道直径：210—1000mm
◆介质：煤粉
◆重量：4.5公斤
◆旋风分离器的分离效率：99％
◆本取样装置需配管座：球阀DN40才能使用
四、装置构成及使用：
MFQ-Ⅰ型便携式煤粉取样器主要由取样枪管、快速连接活接头、初级分离器、二级分离器、取样瓶等构成。
1、一套便携式煤粉取样器可配套若干套取样密封座，使用时需在每根煤粉管道上安装一套取样密封座。
2、取样密封座安装时，只要在一次风管上开一圆形小孔，将取样密封座焊接在煤粉管道上即可。
3、取样时先检查取样枪各部件是否连接完好，确认取样瓶等连接无误后，方可开始取样。
4、打开煤粉管道取样测点密封座，将取样枪口迎气流方向插入管道中，在同一直线上逐点采样。如图所示：
5、取样结束后，收回取样枪，关闭取样密封座阀门 。
 |
 |

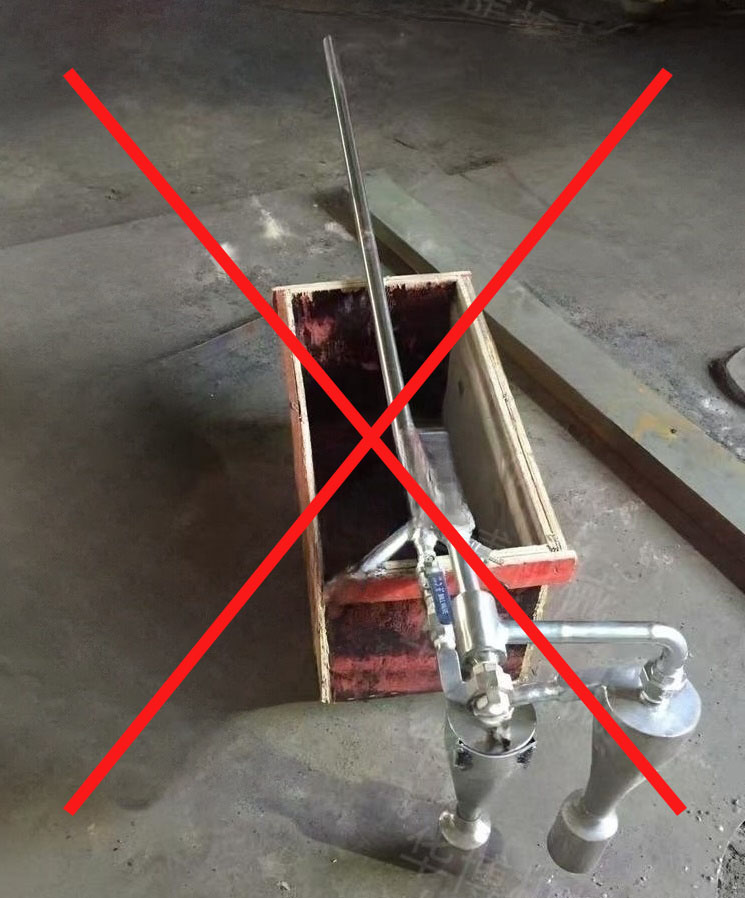

仿冒产品便携式煤粉取样器
非等速，单级分离，所取样品无代表性
|

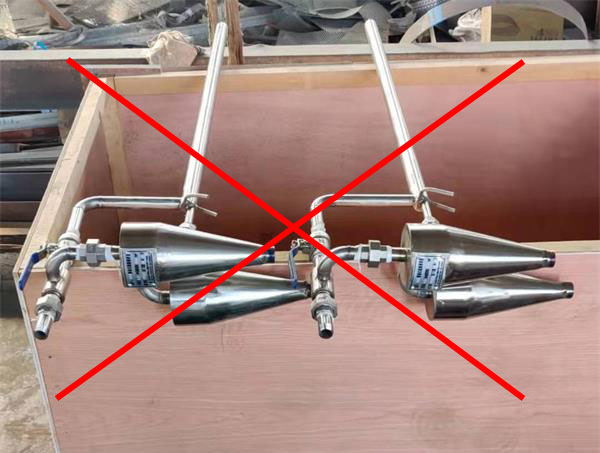

仿冒产品移动式煤粉取样器
非等速，单级分离，所取样品无代表性 |

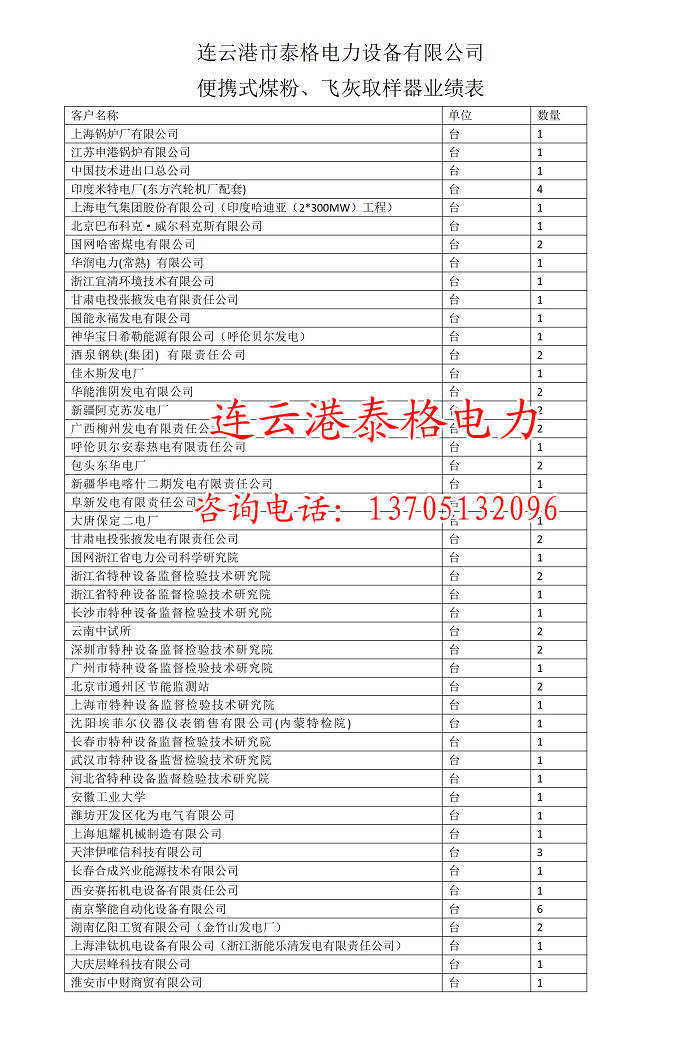

声明：本公司便携式煤粉取样器已经应用国内外多家电厂及锅检，近期发现有本地个别厂家盗用本站图片及内容，MFQ-I为本公司便携式煤粉取样器专用型号，未授权任何企业，订购正品便携式煤粉取样器请认准泰格辅机。
