f QYL取样冷却器

取样器,取样冷却器,锅炉取样器冷却器

取样冷却器选型

取样冷却器 汽水取样冷却器

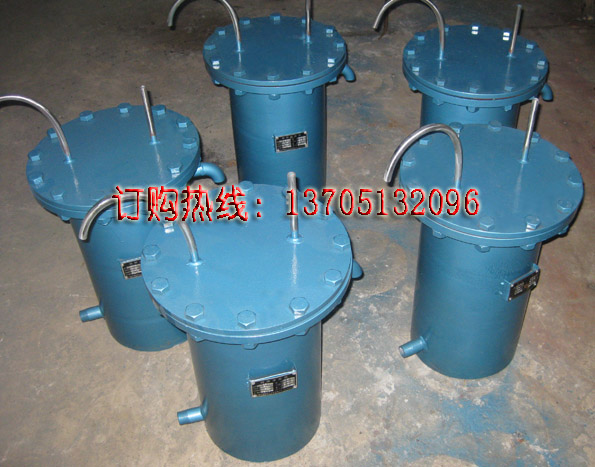

取样冷却器
带支架取样冷却器
取样冷却器盘管
取样冷却器盘管



一:取样冷却器产品概述
    泰格牌取样冷却器广泛用于发电厂电站、钢铁冶炼、化工、纺织,印染等锅炉房汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样冷却器中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准. 泰格电力取样冷却器的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.
     泰格牌取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点,取样管采用螺旋蛇形盘管结构,并选用优质不锈钢作为换热管,具有耐高温,耐腐蚀,使用寿命长,不污染样品等特点。 根据样品采集点的分部及集中,泰格电力设备提供单台取样冷却器和组合式取样冷却器能同时对蒸汽,炉水,疏水,给水及除氧出水取样。

二 : 产品规格型号

   规 格 型 号

  不锈钢盘管内 压力 MPa

  适应温度℃

  冷却面积 m2

  冷却水参数

  QYL-108/0.22

  <10.5

100≈580

 0.22

水温<32℃
水压0.2~0.8MPa
流量≥1.5t/h

  QYL-133/0.26

0.26

  QYL-159/0.32

0.32

  QYL-219/0.38

0.38

  QYL-273/0.45

 0.45

   QYL-273/0.54

 0.54

   QYL-325/0.66

 0.66

   QYL-273/0.69

  <12.5

 0.69

   QYL-325/0.72

 0.72

备注:以上为常用型号,本公司也可设计根据您的要求单独设计。

三:冷却面积的计算

1: 如果已知样品流量、冷却水温度及样品的初始条件,则取样冷却器所需冷却面 积可由式(A1)求得:

A= f 1.0029/3600ΔtmU (A1)
式中 A——所需冷却面积,m2;
f——样品流量,L/h;
Δtm——平均温差,℃;
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时,对每100℃过热度,应在由式(A1)计算出的冷却面积基础上增加12.6%。

2: 平均温差可由式(A2)求得:

Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差,℃;
t1——冷却器进口样品温度,℃;
t2——冷却器进口样品温度,℃;
T1——冷却器进口冷却水温度,℃;
T2——冷却器出口冷却水温度,℃。

3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组或两组 以上的多组螺旋管连续排列构成。

冷却器

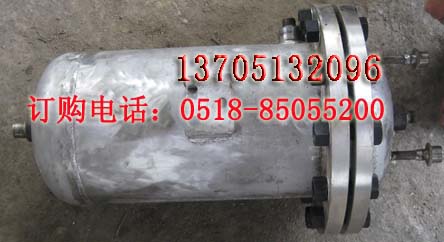

全不锈钢取样冷却器

四:安装维护

1、安装前应对冷却器进行抽芯检查、清扫,抽芯时应注意保护密封面,将管束放置在专用的支承结构上,以避免损伤换热管。
2、安装时应在冷却器的两端留有足够的空间来满足拆装、维修的需要。
3、应在不受力的状态下连接管线,避免强力装配。
4、冷却器不得在超过铭牌规定的条件下运行。
5、应经常对管、壳程介质的温度及压降进行监督,分析冷却器的泄漏与结垢情况。
取样冷却器

四:订货说明

1:取样冷却介质
2:冷却管内的工作压力与样品进口温度
3:取样冷却器安装空间不够,筒体高度缩短,可设计成复合双套管路
4:是否需组合式

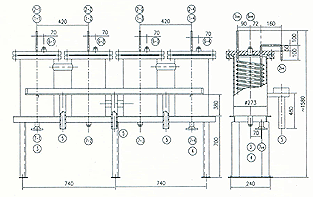

组合取样冷却器

取样冷却器 全不锈钢取样冷却器

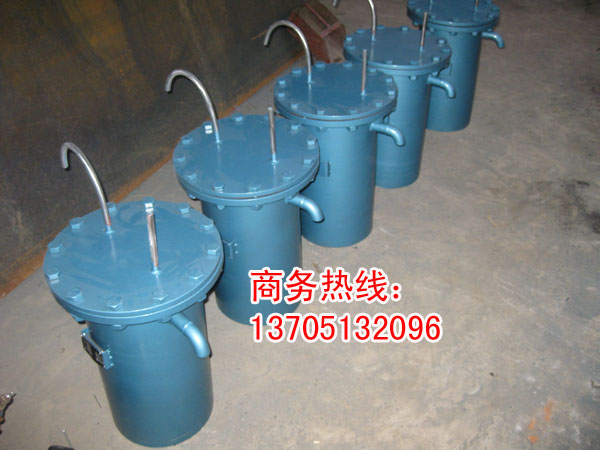

取样冷却器

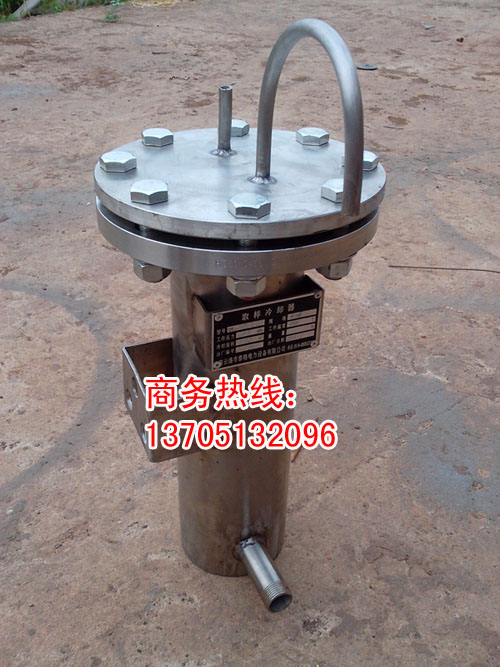

全不锈钢取样冷却器
锅炉取样冷却器 汽水取样冷却器
锅炉取样冷却器

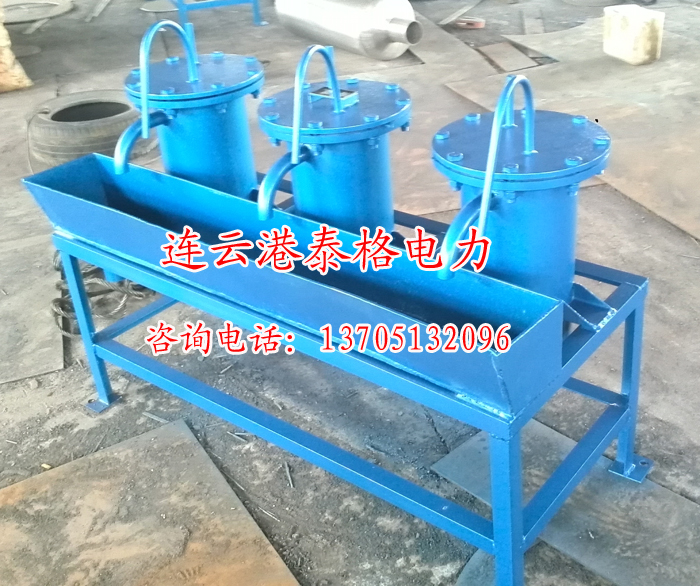

带支架取样冷却器

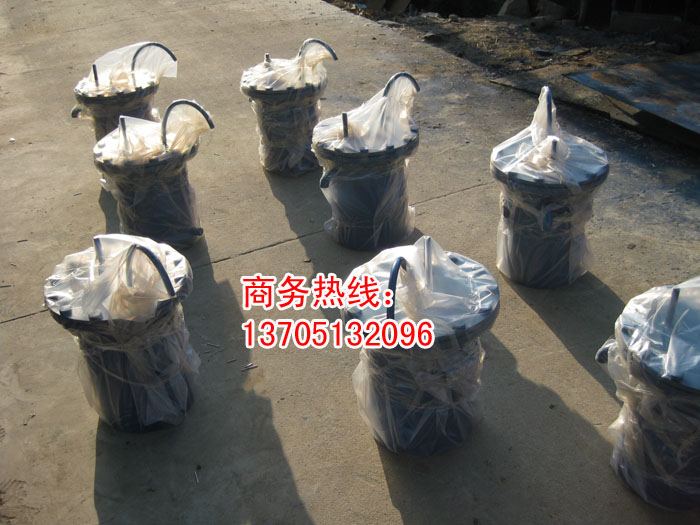

取样冷却器发货 组合式取样冷却器

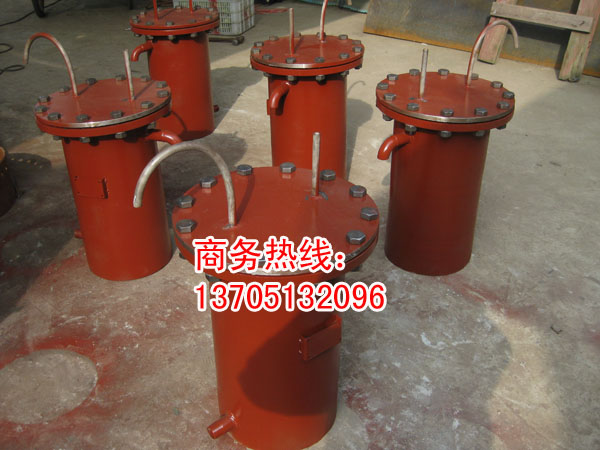

取样冷却器
带支架取样冷却器

声明本站图片均为我厂现场照片,严禁他人利用网络盗用-订购取样冷却器请认准连云港泰格电力老品牌
